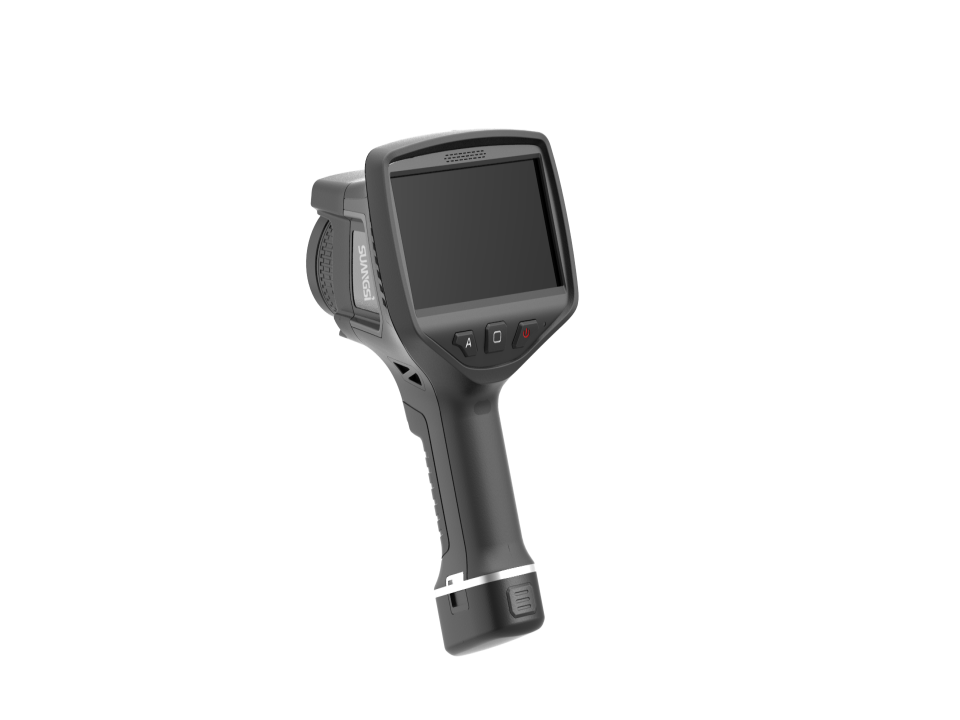

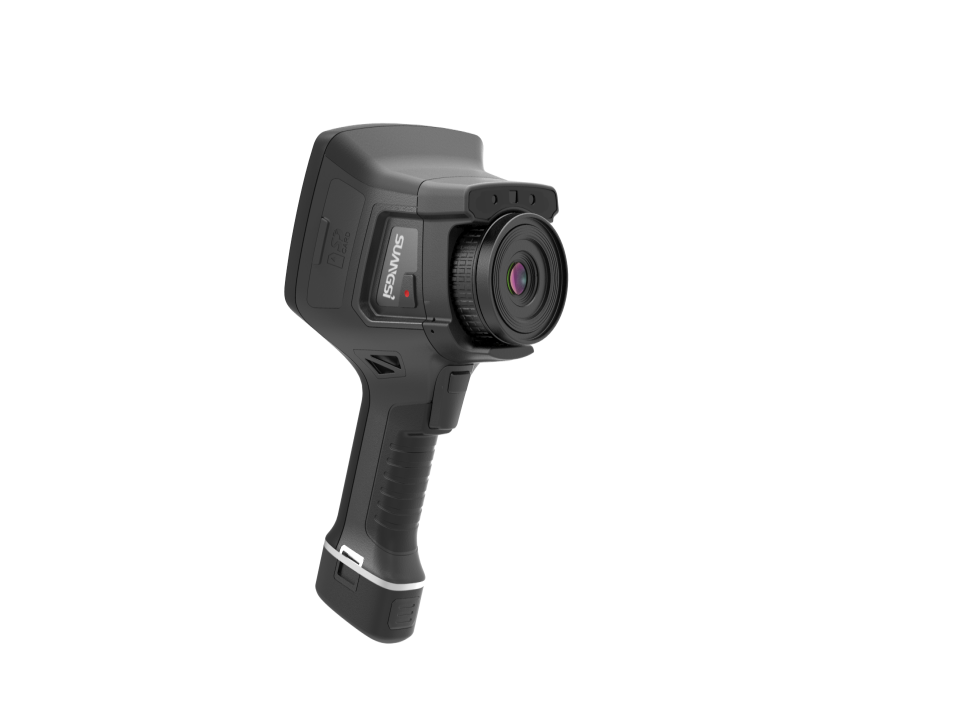

手持式红外热像仪

SV-H3/6D系列


SV-H6D系列手持式测温热像仪配备了640x480高灵敏度红外探测器,具备精确测温、清晰成像、简单易用、轻巧便携等优点,可以帮助现场作业人员快速判断环境中的高、低温情况,诊断电气和机械故障,支持一键抓拍与录像功能,可更换多种镜头完全覆盖近处和远处的目标,激光测距仪可确保精确测量温度所需的清晰对焦。


    产品型号:
    SV-H3D
    SV-H6D


适用场景

电力电站

工业检测

电子设计

成像性能

传感器类型

非制冷型探测器

传感器像素

384 × 288/640 × 480

响应波段

8~14μm

像元间距

17μm

镜头

标配24°,可选配48°12°

空间分辨率(IFOV

0.68mrad(24°,1.30mrad(48°,0.34mrad(12°,0.17mrad(6°

视场角(FOV

24°×18°,48°×36°,12°×9°,6°×5°

NETD(噪声等效温差)

< 50mk(@30°C,F#=1.0)

镜头类型

动,自动,电动

帧频

30Hz

数字变倍

×1×2×4×8

图像显示

显示技术

IPS

显示屏幕

5寸阳光可视显示屏

触摸屏

电容式触摸屏

图像模式

可见光,热成像,画中画,图像融合

调色板

铁红/灰度/反铁红/反灰度等10种伪彩调色板

等温线

支持

温差

自动计算各个测温框的温度差

存储和分析

存储卡

32 G高速SD(约可存储4000张以上红外图片)

视频录制

支持H.264格式视频录制

红外图片格式

jpg(含全温度数据)/ png(含全温度数据)/国网标准格式

可见光图片格式

jpg/png

本机图库

文本注释

从预设列表中选取文本注释,可在热像仪中编辑

语音注释

支持进行语音注释,随图像一同存储

测温性能

测温精度

±2℃或±2%(取大值)

测温范围

-20°C~150°C0°C ~410°C(可扩展至2000℃)

智能量程

支持

辐射率校正

0.01-1,自定义输入和材料表选择

测温校正

大气穿透率、光学校正、环境温湿度、目标距离自动校正

高温报警

支持高温异常报警

测温模式

支持全局高低温、平均温追踪,支持点、线、区域测温模式,最多可支持10个点,10个框,5条线

报警方式

对设置的温度值 /之上 /之下 /自动进行声光报警

连接与通讯

4G

通过4G远程实时传输图像至手机/电脑

GPS

内置GPS,自动将位置信息添加到图像上

蓝牙

支持蓝牙连接,收听语音注释

WIFI

支持

HDMI

可通过Micro HDMI接口实时传输视频

电源系统

充电温度

0℃至45

充电方式

双座充电器或12V车载充电器

电池类型

拆卸式可充电锂离子电池

工作时间

25℃以及一般用途时>2.5小时

电源管理

支持睡眠模式

外接电源管理

USB 2.0 A USB Type-C(带电源)

产品规格

功耗

6W

尺寸(长×宽×高)

260x 135 x136mm

重量

1.17Kg(含电池)

外壳材料

TPE包胶PCABS,镁合金

环境参数

防护等级

IP45

工作温度

-20°C+50°C

工作湿度

0-90%

存储温度

-40°C60°C
