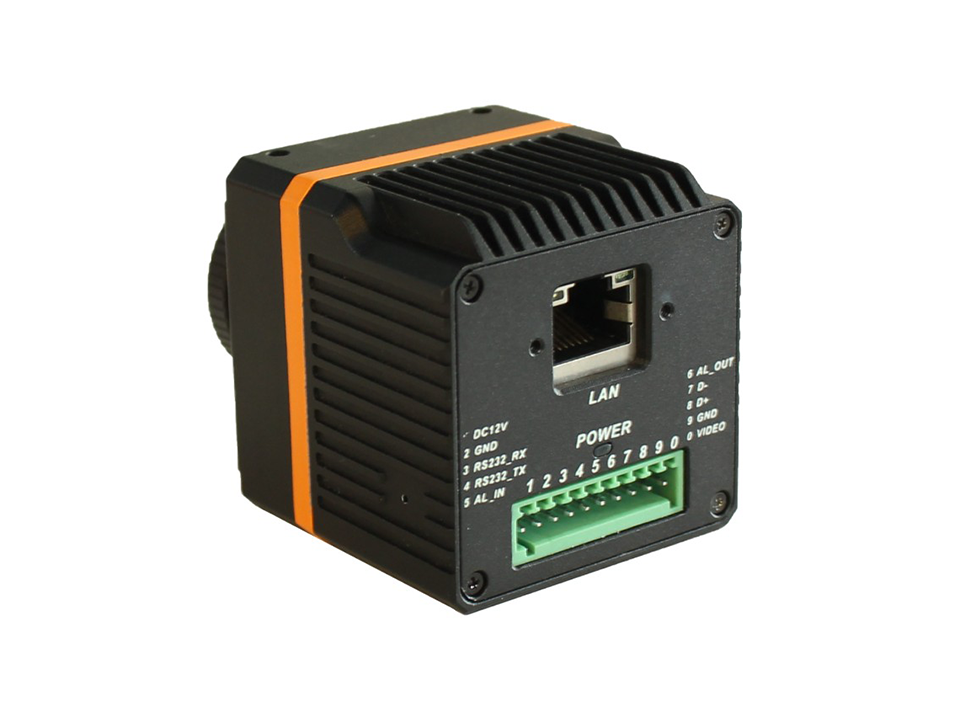

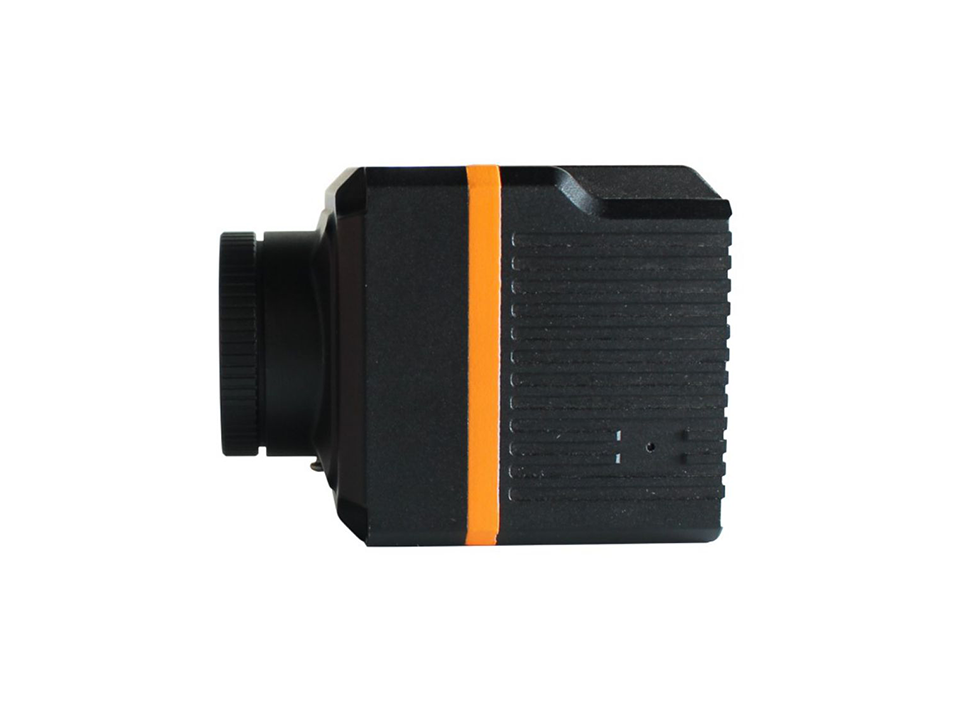

在线式测温型红外热像仪机芯

SV-TA系列


双视红外SV-TA机芯系列工业小型测温红外热像仪主要基于红外热辐射原理进行开发,是一种非接触、实时、连续的精确测温设备,具备前端 测温、测温精确、成像清晰、体积小、功耗低、易集成的特点,能够通过精确测温感知目标状态变化,同时结合设备的软件系统可对测温对象的温度信息进行数据可视化展示,实现设备维护、故障检测、工业过程控制、检疫等多种功能,可广泛应用于电力测温、工业自动化、检验检疫等各个领域。


    型号:
    SV-TA6R04
    SV-TA6R07
    SV-TA6R18


适用场景

机器狗(巡检)

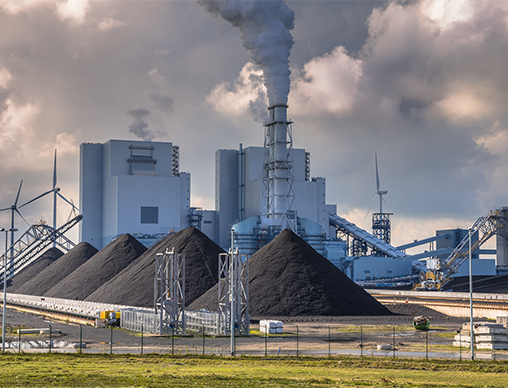

工业生产

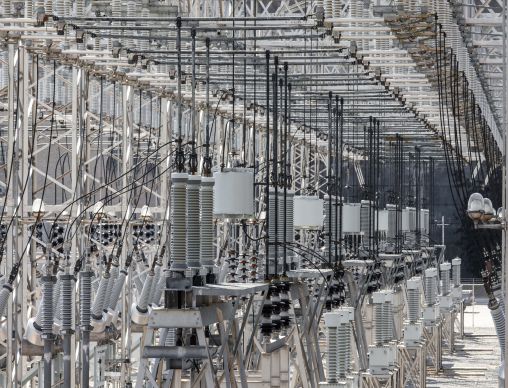

电力检测

成像性能

传感器类型

非制冷型探测器

传感器像素

640 × 512

响应波段

8~14μm

像元间距

12μm

镜头焦距

4.4mm/6.6mm/18mm

空间分辨率(IFOV

2.7mrad/21.8mrad/0.7mrad

视场角(FOV

96° x72°/60° x50°/24°x19°

NETD(噪声等效温差)

< 40mk(@30°C,F#=1.0)

镜头类型

无热化定焦

调色板

白热、黑热、铁红等10种伪彩调色板

帧频

25HZ

独立伪彩

支持一个区域独立伪彩

图像调节

支持上下、左右、中心镜像

数字变倍

×1×2×4

图像压缩方式

H.264

3D降噪

支持

图像增强

支持

测温性能

启动时间

45s

测温精度

±2℃或±2%(取大值)

测温范围

-20°C~150°C0°C ~450°C

高温报警

支持高温异常报警

测温模式

支持全局高低温、平均温追踪,支持点、线、区域测温模式,最多可支持20个测温区

连接与通讯

网口

10M/100M/1000M 自适应

报警

开关量 I/O,1/1

模拟视频输出

支持,PAL/NTSC 可配置

RS485

支持,Pelco-D 协议控制云台,网络透传 RS485 数据

传输协议

支持软件集成的开放式   API,支持标准协议(ONVIF)、支持 modbus 协议接入、支持 SDK Win&Linux)和第三方管理平台接入。支持 Modbus 协议传输温度信息或辐射数据。

复位键

支持一键复位

产品规格

功耗

2.2WMAX

输入电压

DC9V-24V宽电压

尺寸(长×宽×高)

73.2× 45.5   ×47 mmL×W×H

重量

200g(不含镜头)

安装

4M3螺纹口(底部)

外壳材料

镁铝合金

环境参数

防护等级

IP54

工作温度

-40°C+60°C

工作湿度

0-95%

存储温度

-40°C80°C
