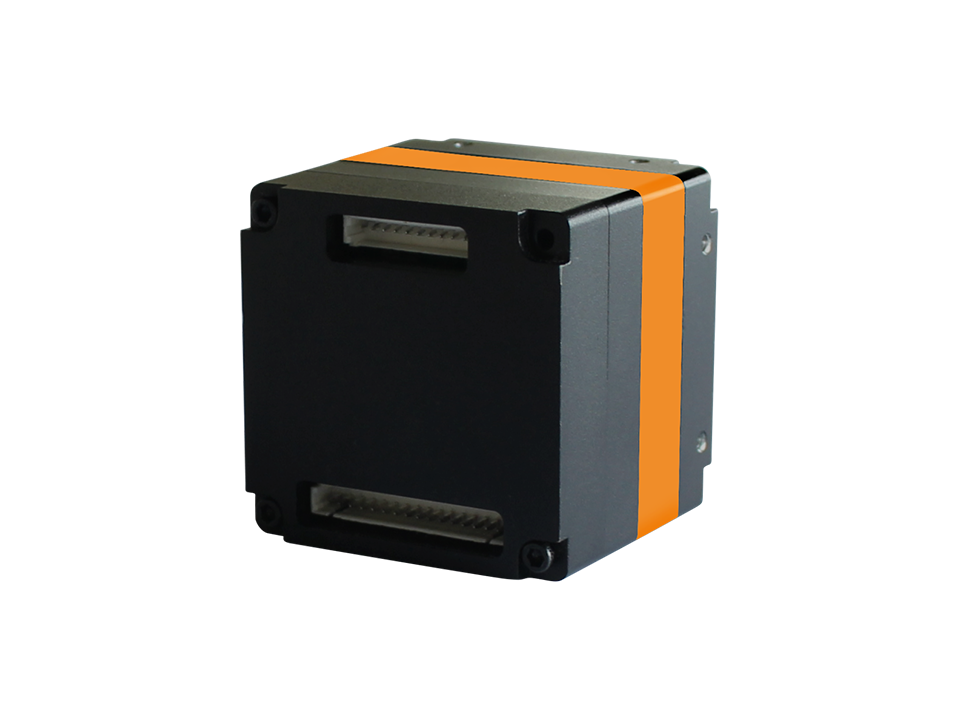

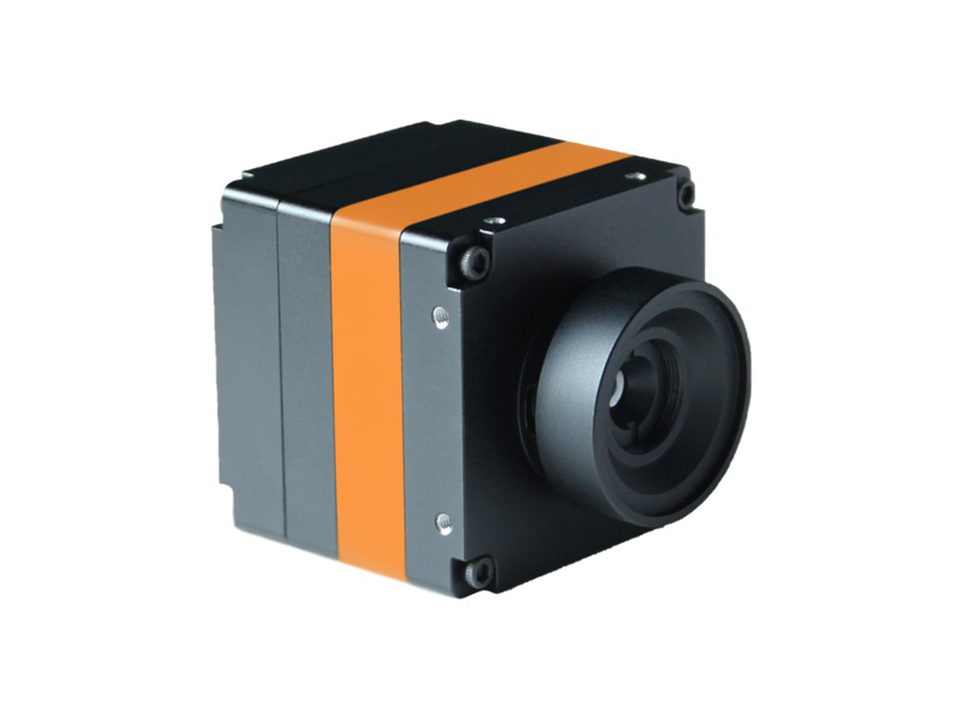

小型低功耗在线测温型红外机芯

SV-TF系列


SV-TF2R系列在线测温型红外热像仪机芯,是一种非接触、实时、连续的精确测温设备,具有体积小、功耗低、易集成等特点,能够通过精确测温感知目标状态变化,智能侦测非法入侵,可以结合设备的软件系统对测温对象的温度信息进行数据可视化展示,实现设备维护、故障检测、工业过程控制、检疫等多种功能,可广泛应用于电力电站、工业自动化、石油石化等各个领域


    产品型号:
    SV-TF2R02
    SV-TF2R04
    SV-TF2R07
    SV-TF2R10


适用场景

无人机(巡检)

空间防火

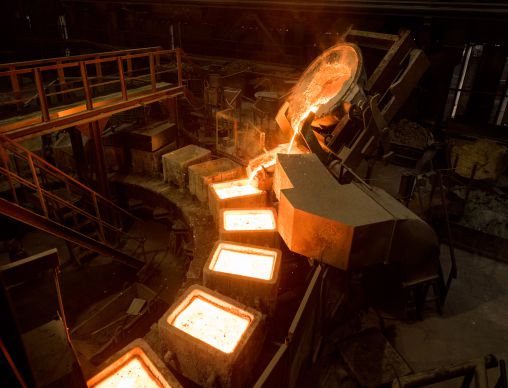

工业压铸

成像性能

传感器类型

非制冷型探测器

传感器像素

256 × 192

响应波段

8~14μm

像元间距

12μm

镜头焦距

2mm/4mm/7mm/10mm

空间分辨率(IFOV

6mrad/3mrad/1.7mrad/1.2mrad

视场角(FOV

84°x63°/49°x37°/25°x19°/18°x14°

NETD(噪声等效温差)

< 50mk(@25°C,F#=1.0)

镜头类型

定焦

调色板

白热、黑热、铁红等10种伪彩调色板

帧频

30HZ

独立伪彩

支持一个区域独立伪彩

图像调节

支持上下、左右、中心镜像

数字变倍

×1×2×4

图像压缩方式

H.264视频、标准JPEG图像

3D降噪

支持

图像增强

支持

测温性能

启动时间

45s

测温精度

±2℃或±2%(取大值)

测温范围

-20°C~150°C(可扩展至350/550℃)

高温报警

支持高温异常报警

测温模式

支持全局高低温、平均温追踪,支持点、线、区域测温模式,最多可支持24个测温区

连接与通讯

网口

10M/100M/1000M 自适应

报警

开关量 I/O,2/2

模拟视频输出

支持,PAL/NTSC 可配置

RS232

RS232,网络传输

传输协议

IPV4HTTPFTPRTSPRTCPRTPTCPUDP

产品规格

功耗

0.6WMAX

输入电压

DC12V

尺寸(长×宽×高)

35× 35 ×35.5 mmL×W×H

重量

54g

环境参数

防护等级

IP54

工作温度

-30°C+60°C

工作湿度

0-95%

存储温度

-45°C75°C
