热成像双光谱T型MINI云台
SV-T56D25A03
浙江双视SV-T56D25A03热成像双光谱T型MINI云台，集成了可见光和热成像功能，支持水平和垂直方向巡航扫描，设备具备监控画面稳定、测温精确、定位精度高、功耗低等优点，通过结合设备的软件系统可对测温对象的温度信息进行数据可视化展示，可以安装在巡检式或轨道式机器人上，可广泛应用于管廊巡检、变电站、开关室、室内车库、停车场、地下隧道、和各类控制室等场景中。
产品型号
-
SV-T56D25A03

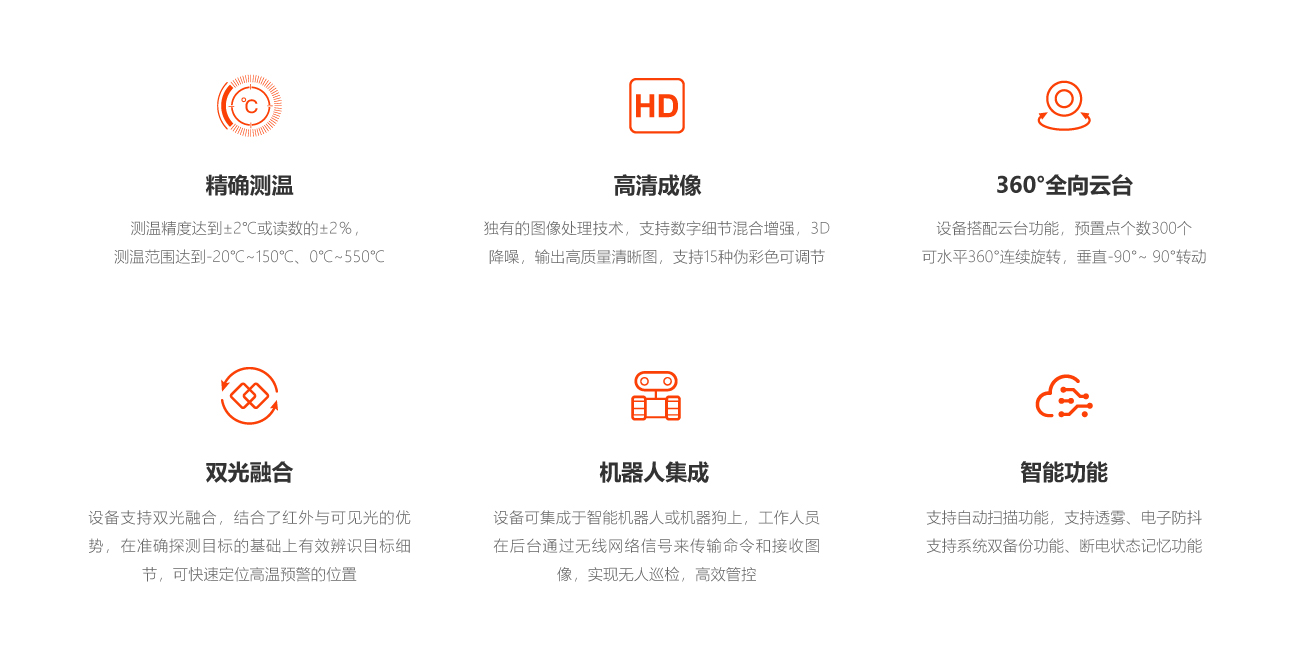

产品特点
PRODUCT CHARACTERISTICS
应用场景
APPLICATION SCENARIO

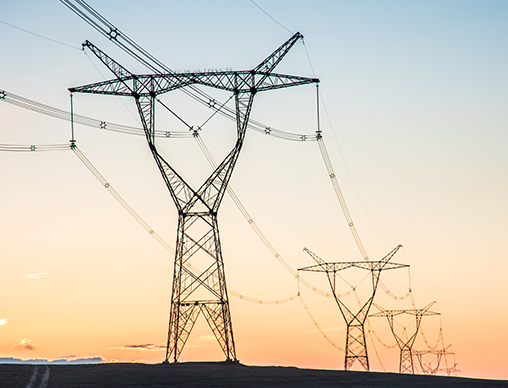

线路巡检
变电站监测

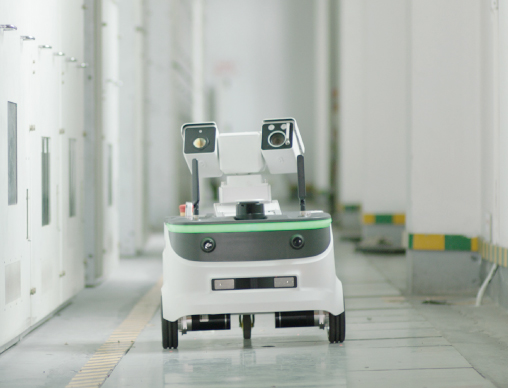

机器人集成
产品参数
PRODUCT PARAMETER
热成像参数
| 传感器类型 | 氧化钒非制冷型探测器 |
| 分辨率 | 640 × 512 |
| 响应波段 | 8~14 μm |
| NETD（噪声等效温差） | ＜50 mk(@25 °C,F#=1.0) |
| 热成像近摄距 | 1.5 m |
| 视场角 | 24.9°(H) × 20°(V) |
| 测温精度 | ±2 ℃或读数的±2% 取最大值 |
| 测温范围 | -20 °C-150 °C，0 °C-550 °C |
| 智能信息叠加 | 10个点测温，10个框测温，1个线测温 |
可见光参数
| 最大图像分辨率 | 2688 × 1520 |
| 最大焦距 | 180 mm |
| 光学倍数 | 32倍光学变倍，16倍数字变倍 |
| 补光距离 | 白光灯补光照射距离30 m |
| 最低照度 | 彩色：0.05Lux @ (F1.6，AGC ON)；黑白：0.01Lux @ (F1.6，AGC ON) |
| 聚焦 | 半自动/手动 |
云台参数
| 水平范围 | 水平360° |
| 垂直范围 | 垂直-90°~ 90° |
| 预置点精度 | ±0.1° |
| 预置点个数 | 300个 |
| 扫描模式 | 自动扫描/帧扫描/全景扫描/垂直扫描/随机扫描/区域扫描/预置点/巡航扫描 |
视音频
| 最大预览路数 | 最多20路 |
| 视频压缩标准 | H.265/H.264/MJPEG |
| 视频格式 | H.264、H.265、MJPEG |
系统参数
| 电源输入 | DC18~36 V |
| 防护等级 | IP67 |
| 重量 | 5 kg |
