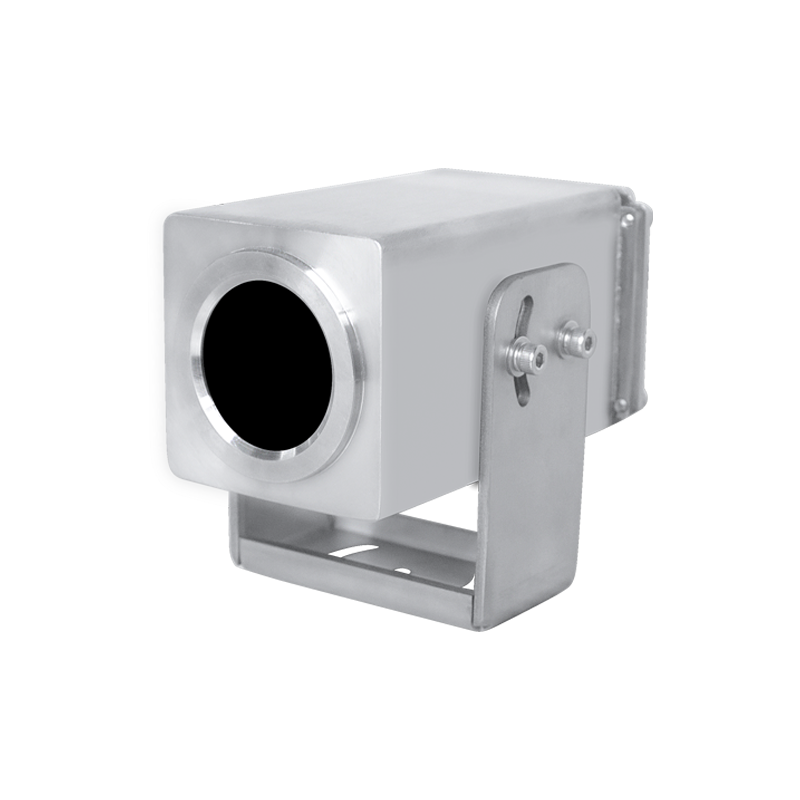

小型化本安热像仪的组成及使用注意事项

      一、小型化本安热像仪通常由以下几个关键组件构成：

　　光机组件：这是热像仪的核心部分，主要由红外物镜和结构件组成。红外物镜负责接收被测目标的红外辐射，并将其汇聚成像。结构件则用于支承和保护相关组部件，确保热像仪的稳定性和耐用性。

　　调焦/变倍组件：该组件由伺服机构和伺服控制电路组成，用于实现红外物镜的调焦和视场切换功能。通过调整焦距，用户可以清晰地观察到不同距离的目标物体。

　　内部非均匀性校正组件（内校正组件）：内校正组件由内校正机构和内校正控制电路组成，用于实现红外热像仪的内（非均匀）性校正功能。这一功能对于提高热像仪的测温精度和图像质量至关重要。

　　成像电路组件：成像电路组件通常由探测器接口板、主处理板、制冷机驱动板和电源板等组成。这些组件协同工作，实现上电控制、信号采集、信号传输、信号转换和接口通讯等功能。它们将红外探测器接收到的红外辐射转换为电信号，并进一步处理成可见的红外热像图。

　　红外探测器/制冷机组件：这是热像仪的另一个关键部分，负责将经红外物镜传输汇聚的红外辐射转换为电信号。对于某些高性能的热像仪，还配备了制冷机组件，以降低红外探测器的温度，减少噪声干扰，提高测温精度。

　　二、小型化本安热像仪的使用

　　使用小型化本安热像仪时，需要注意以下几点：

　　开机与预热：按照指示插入内存卡后，点击红色按钮进行开机。部分热像仪需要预热一段时间（如10分钟）后方能正常使用，以确保仪器达到最佳工作状态。

　　设置辐射率与量程：通过菜单键进入菜单，选择辐射率和量程进行设置。辐射率的选择应根据被测物体的材质和表面状况来确定；量程的选择则应根据被测物体的温度范围来确定。

　　调整焦距与对焦：打开镜头保护盖后，进行手动对焦。旋转红外镜头直至物体越来越清晰，对焦成功后方可正常显示测量物体的辐射率和温度。

　　拍摄与保存：在测量物体温度时，可以点击扳机键进行拍照，长按扳机键进行摄像。拍摄完成后，点击保存按钮即可将图像或视频保存到内存卡中。

　　浏览与查看：按菜单键进入菜单后，选择图像模式可以浏览已拍摄的红外热像图。通过上下键可以选择不同的图像模式进行查看。

　　综上所述，小型化本安热像仪具有结构紧凑、功能齐全、操作简便等特点。在使用过程中，用户需要遵循正确的操作步骤和注意事项，以确保仪器的准确性和安全性。
