在线式声学成像仪
SV-AIM12804
浙江双视SV-AIM12804系列声像仪是一款固定式在线监测设备，采用128通道数字麦克风阵列，定位精度高、抗干扰能力强，可见光画面叠加云图和声音大小数值，可以轻松定位带压气体泄漏点。采用全铝合金壳体，坚固耐用，能够适应复杂多变的工作环境，保障7×24小时全天候实时在线监测。
产品型号
-
SV-AIM12804
产品特点
PRODUCT CHARACTERISTICS
应用场景
APPLICATION SCENARIO

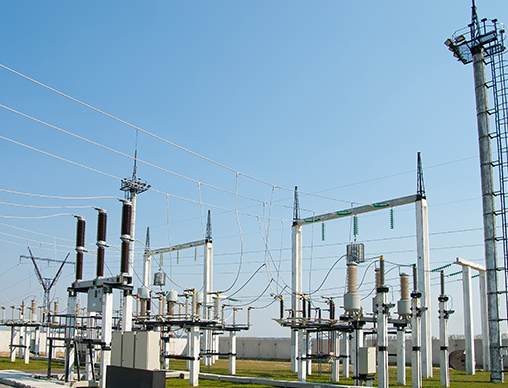

变电站

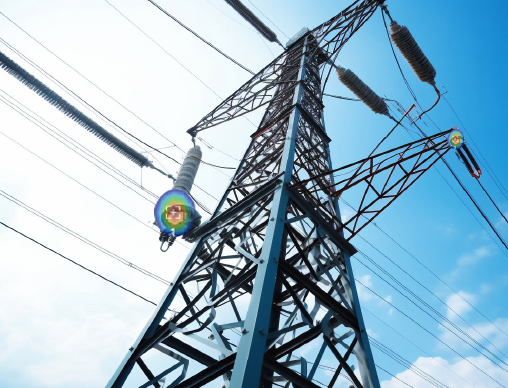

线路局放检测

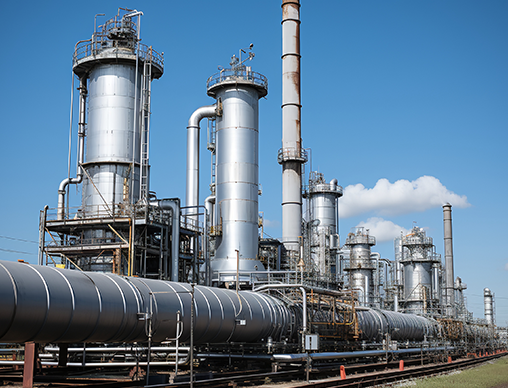

工业生产
产品参数
PRODUCT PARAMETER
通用参数
| 麦克风数量 | 128通道 |
| 麦克风类型 | 高灵敏度数字麦克风 |
| 声像图水平视场角 | 62° |
| 声像图帧率 | 25Hz |
| 有效测试频率范围 | 2kHz-48kHz |
| 测试距离 | 0.5~50m |
可见光参数
| 像素 | 800W |
| 水平视场角 | 62° |
存储与接口
| 本地存储 | 8G内部存储，64G TF卡拓展存储 |
| 电源接口 | 1个，配防水接头 |
| 网络接口 | 1个，配防水接头 |
电源系统
| 供电电压 | DC12-20V |
| 功耗 | 14W |
环境参数
| 环境参数 | -10°C ~+60°C |
| 工作湿度 | ≤95％（非冷凝） |
| 防护等级 | IP56 |
物理特征
| 重量 | 272mm x 174mm x 42mm |
| 尺寸 | 1.3kg |
| 固定方式 | 底部 1/4 -20UNC 螺纹/M5螺丝 固定 |
